产品详情
- 产品描述
-
- 商品名称: 三通球阀

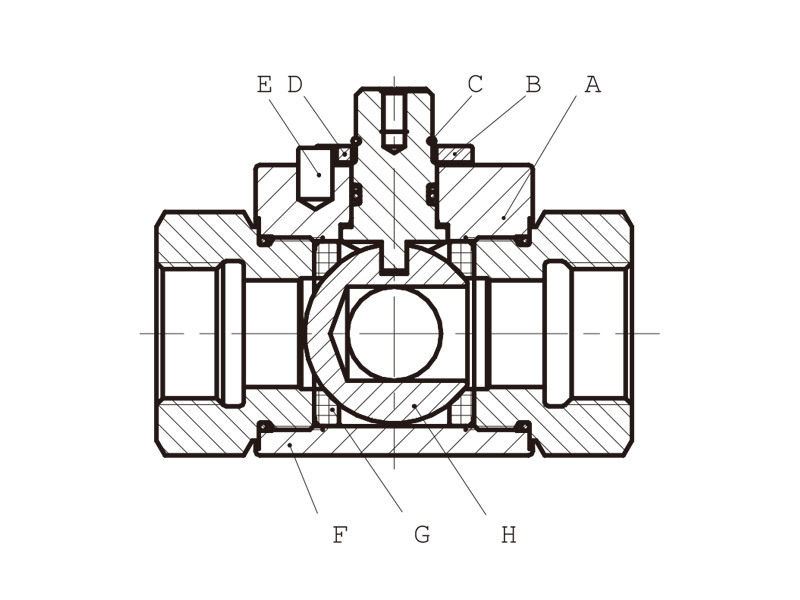

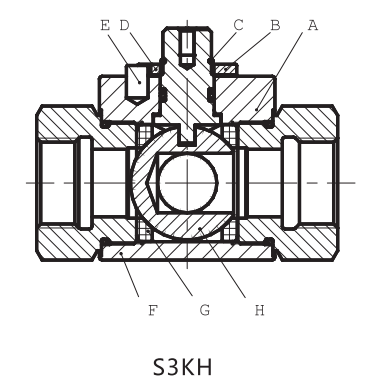

示意图
A 接头体
B 挡环
C 挡圈
D 控制芯轴
E 圆柱销
F 阀体
G 密封碗
H 球体订货型号

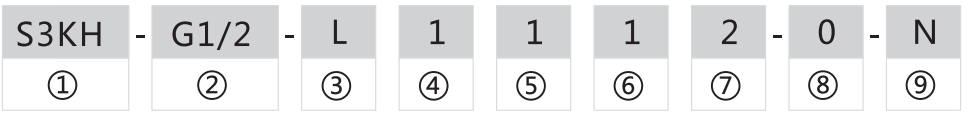

型号举例
型号说明
①产品代号:S3KH-阀块形球阀DN04-50;
②螺纹规格或管子外径和连接形式;
③阀的油口走向:L-L形
④阀体和接头体材料:1-碳钢;4-不锈钢;
⑤球体和控制芯轴材料:1-碳钢;4-不锈钢;
⑥球体处密封材料:
1-POM;4-聚四氟乙烯;5-PEEK
⑦接头密封和控制芯轴密封:
2-NBR ;4-FPM ;6-EPDM
⑧手柄形式:标准手柄:省略;无手柄:-0
⑨表明处理:镀白锌:省略;镀锌镍合金:-N安装和工作说明
此类球阀通过螺纹与液压管路连接;
此类球阀为液压换向阀，阀芯球体的油口走向为“L”形，通过手柄旋转90°进行换向，阀的功能示意图如下:
阀的功能符号
从接口1到接口3(接口2被无泄漏截断)
从接口1到接口2(接口3被无泄漏截断)

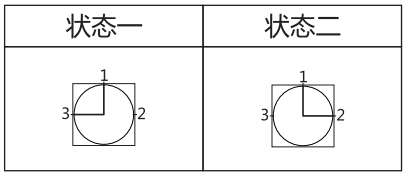

从接口2或3到接口1(泄漏取决于压力)工作状态说明:
为二位三通球阀，通过旋转手柄以控制球体的位置，来实现换向功能;此类阀有两种工作状态:
球阀工作状态手柄位置
工作介质从“1”口进入到“2口”出手柄和芯轴上的
指示槽指向“1”口和“2”口
工作介质从“1”口进入到“3口”出手柄和芯轴上的
指示槽指向“1”口和“3”口技术参数
结构说明 :
球阀主要有阀体、球体、控制芯轴、密封件和手柄等组成。
阀体采用优质钢件，表面镀三价铬，耐蚀性能优良;

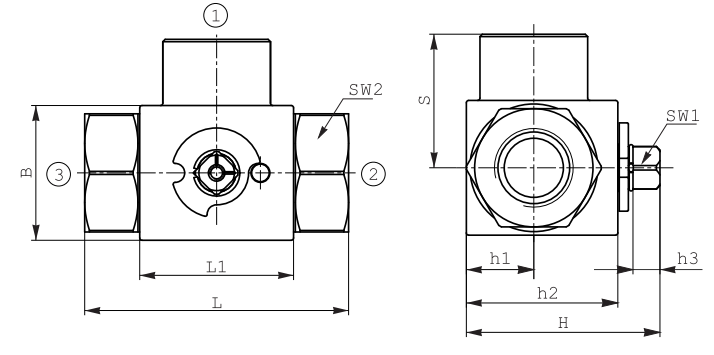

球体采用优质钢材表面镀硬铬，经久耐用。尺寸图

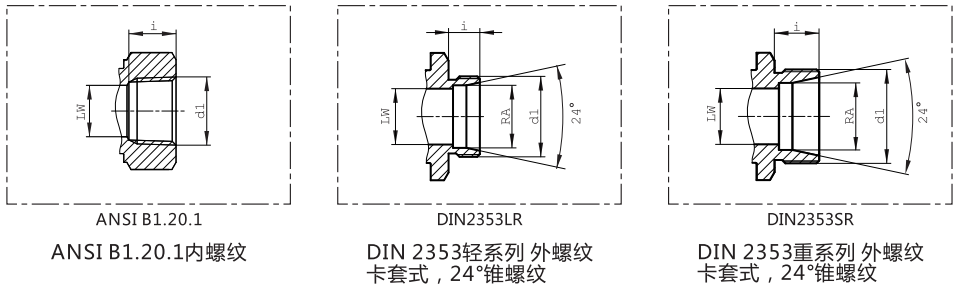

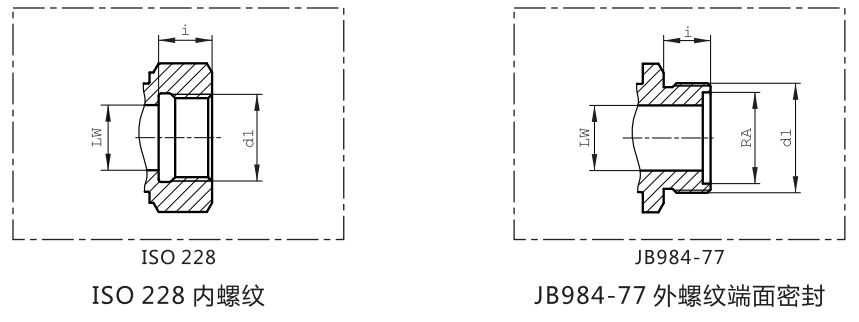

安装图
S3KH-DN 代号 技术参数 连接尺寸 外形尺寸 DN PN(bar) LW RA d1 i L L1 B H h1 h2 h3 S SW1 SW2 S3KH-DN4-G1/8 04 500 06 — G1/8" 10 69 35 25 48 13 35 8 35 09 19 S3KH-DN6-G1/4 06 500 06 — G1/4" 14 69 35 25 48 13 35 8 35 09 22 S3KH-DN10-G3/8 10 400 10 — G 3/8" 14 72 42 32 53 17 40 8 36 09 27 S3KH-DN13-G1/2 13 400 12 — G ½" 16 83 47 35 53 17 40 8 40 09 30 S3KH-DN16-G1/2 16 315 15 — G½" 16 83 47 38 62 19 45 11 42 12 32 S3KH-DN20-G3/4 20 315 20 — G 3/4" 18 95 60 48 75 24.5 57 11 49 14 41 S3KH-DN25-G1 25 315 25 — G1" 20.5 113 65 57 82 28.5 64 11 56.5 14 50 S3KH 代号 技术参数 连接尺寸 外形尺寸 DN PN(bar) LW RA d1 i L L1 B H h1 h2 h3 S SW1 SW2 S3KH-M12X1.25 04 500 04 8 M12X1.25 9 61 37 28 44.5 13 32 8 35 09 19 S3KH-M16X1.5 06 500 06 11 M16X1.5 11 69 37 28 44.5 13 32 8 35 09 19 S3KH-M22X1.5 08 500 08 16 M22X1.5 12 76 42 32 52.5 17 40 8 38 09 27 S3KH-M27X1.5 10 500 10 20 M27X1.5 12 76 42 32 52.5 17 40 8 38 09 27 S3KH-M30X1.5 16 400 15 24 M30X1.5 13 84 47 38 63.5 19 46 11 42 12 32 S3KH-M36X2 20 315 20 30 M36X2 15 103 60 48 75 24 57 12 52 14 41 S3KH-M42X2 25 315 25 35 M42X2 18 116 65 57 82 28.5 64 12 60 14 50 安装图
S3KH-NPT 代号 技术参数 连接尺寸 外形尺寸 DN PN(bar) LW RA d1 i L L1 B H h1 h2 h3 S SW1 SW2 S3KH-1/8NPT 4 500 6 — 1/8NPT 10.5 69 37 28 44.5 13 32 8 35 9 19 S3KH-1/4NPT 6 500 6 — 1/4NPT 14 69 37 28 44.5 13 32 8 35 9 22 S3KH-3/8NPT 10 500 10 — 3/8NPT 14 72 42 32 52.5 17 40 8 36 9 27 S3KH-1/2NPT 16 400 15 — 1/2NPT 17 83 47 38 63.5 19 46 11 40 12 32 S3KH-3/4NPT 20 315 20 — 3/4NPT 19 95 60 48 75 24 57 12 49 14 41 S3KH-1NPT 25 315 25 — 1NPT 22.5 113 65 57 82 28.5 64 12 56.5 14 50 S3KH-LR 代号 技术参数 连接尺寸 外形尺寸 DN PN(bar) LW RA d1 i L L1 B H h1 h2 h3 S SW1 SW2 S3KH-06LR 04 500 04 06 M12X1.5 10 67 35 25 48 13 35 8 34.5 09 19 S3KH-08LR 06 500 06 08 M14X1.5 10 67 35 25 48 13 35 8 34.5 09 19 S3KH-10LR 08 500 08 10 M16X1.5 11 74 42 32 53 17 40 8 37 09 27 S3KH-12LR 10 500 10 12 M18X1.5 11 74 42 32 53 17 40 8 37 09 27 S3KH-15LR 13 400 12 15 M22X1.5 12 82 47 35 53 17 40 8 40 09 30 S3KH-15LR 12 400 12 15 M22X1.5 12 82 47 38 62 19 45 11 40 12 32 S3KH-18LR 13 400 12 18 M26X1.5 12 82 47 35 53 17 40 8 42 09 30 S3KH-18LR 16 400 15 18 M26X1.5 12 82 47 38 62 19 45 11 42 12 32 S3KH-22LR 20 315 19 22 M30X2 14 101 60 48 75 24.5 57 11 52 14 41 S3KH-28LR 25 315 24 28 M36X2 14 108 65 57 82 28.5 64 11 54 14 50 S3KH-SR 代号 技术参数 连接尺寸 外形尺寸 DN PN(bar) LW RA d1 i L L1 B H h1 h2 h3 S SW1 SW2 S3KH-08SR 04 500 05 08 M16X1.5 12 73 35 25 48 13 35 8 37 09 19 S3KH-10SR 06 500 06 10 M18X1.5 12 73 35 25 48 13 35 8 37 09 19 S3KH-12SR 08 500 08 12 M20X1.5 12 76 42 32 53 17 40 8 38 09 27 S3KH-14SR 10 500 10 14 M22X1.5 14 80 42 32 53 17 40 8 40 09 27 S3KH-16SR 13 400 12 16 M24X1.5 14 86 47 35 53 17 40 8 44 09 30 S3KH-16SR 12 400 12 16 M24X1.5 14 86 47 38 62 19 45 11 43.5 12 32 S3KH-20SR 13 400 12 20 M30X2 16 90 47 35 53 17 40 8 44 09 30 S3KH-20SR 16 400 15 20 M30X2 16 90 47 38 62 19 45 11 45.5 12 32 S3KH-25SR 20 315 20 25 M36X2 18 109 60 48 75 24.5 57 11 56 14 41 S3KH-30SR 25 315 25 30 M42X2 20 120 65 57 82 28.5 64 11 60 14 50
产品特点： 可靠性高：液压系统能够在高压、高负荷的条件下稳定运行，零件的设计和制造工艺确保其坚固耐用，可承受较大的压力和冲击力，减少故障发生的可能性。 适应性强：液压零件可以适应不同的工作环境和工作条件。无论是高温、低温、潮湿还是粉尘等恶劣环境，都能正常工作。同时，液压系统还可以根据不同的工作需求进行灵活调整，如改变压力、流量等参数。 节能：液压系统能够实现能量的传递和转换，通过合理设计和优化液压回路，减少能量损失，提高能源利用效率。与其他传动方式相比，液压系统在功率输出和能量转换方面具有明显优势。 维护方便：液压系统的结构相对简单，易于维护和保养。零件的安装、拆卸和维修都比较方便，且大多数液压元件都具有良好的互换性，便于更换和维修。 集成度高：液压系统可以将多个功能部件集成在一起，形成一个完整的系统。这样不仅可以减少系统的体积和重量，还能提高系统的整体性能和可靠性。例如，液压泵、液压缸、控制阀等部件可以集成在一个紧凑的液压模块中，实现复杂的控制功能。 安全性能好：液压系统具有过载保护功能，当系统压力超过设定值时，安全阀会自动打开，防止系统因压力过高而损坏。此外，液压系统还可以配备各种安全装置，如压力传感器、液位传感器等，确保系统的安全运行。 应用广泛：液压零件广泛应用于各种工业领域，如机械制造、航空航天、汽车、船舶、建筑等。无论是大型机械设备还是小型仪器，都离不开液压系统的支持。
