产品详情
- 产品描述
-
- 商品名称: 三通和四通球阀

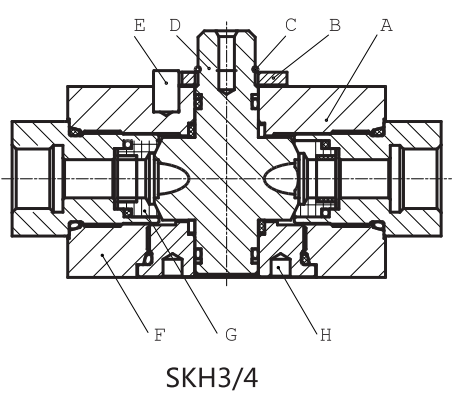

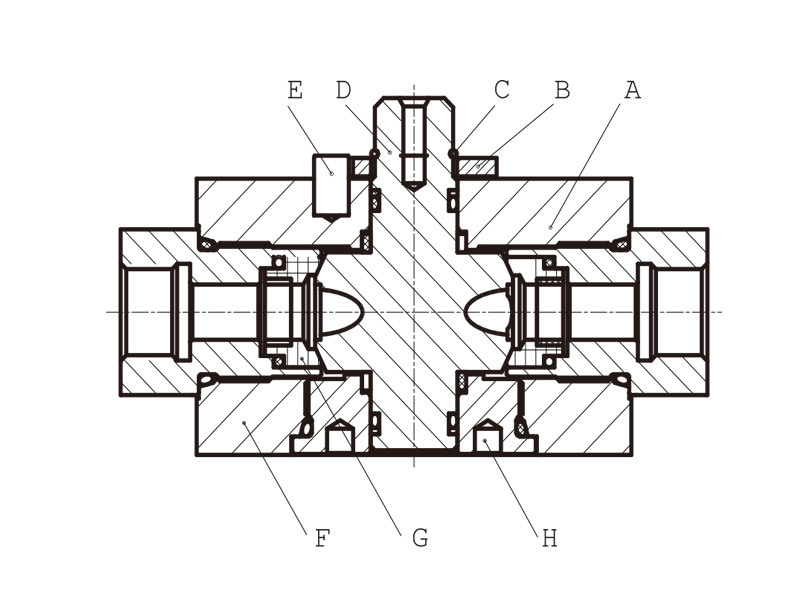

示意图
A 接头体
B 挡环
C挡圈
D 球芯轴
E 圆柱销
F 阀体
G 密封碗
H 锁紧螺丝订货型号
型号举例
型号说明
①产品代号:SKH3-三通球阀;SKH4-四通球阀;
②螺纹规格或管子外径
③阀的油口走向:L-L形;T-T形;X-X形;
④阀体和接头体材料:1-碳钢;4-不锈钢;
⑤球体和控制芯轴材料:1-碳钢;4-不锈钢;
⑥球体处密封材料:1-POM;4-聚四氟乙烯;5-PEEK
⑦接头密封和控制芯轴密封:2-NBR;4-FPM;6-EPDM
⑧球阀功能示意图编号
⑨手柄形式:标准手柄:省略;无手柄:-0
注:材料1112是常规组合，订货时可省略。结构说明
球阀主要有阀体、球体、控制芯轴、密封件和手柄等组成。阀体采用优质钢件，表面镀三价铬，耐蚀性能优良;球体采用优质钢材表面镀硬铬，经久耐用。安装和工作说明
此类球阀通过螺纹与液压管路连接;
此类球阀为液压换向阀，阀芯的油口走向有“L”形,“T”形,“X”形，
通过手柄控制阀芯旋转来控制油口的通断和换向，
下面分类阐述此类球阀的各工作状态:

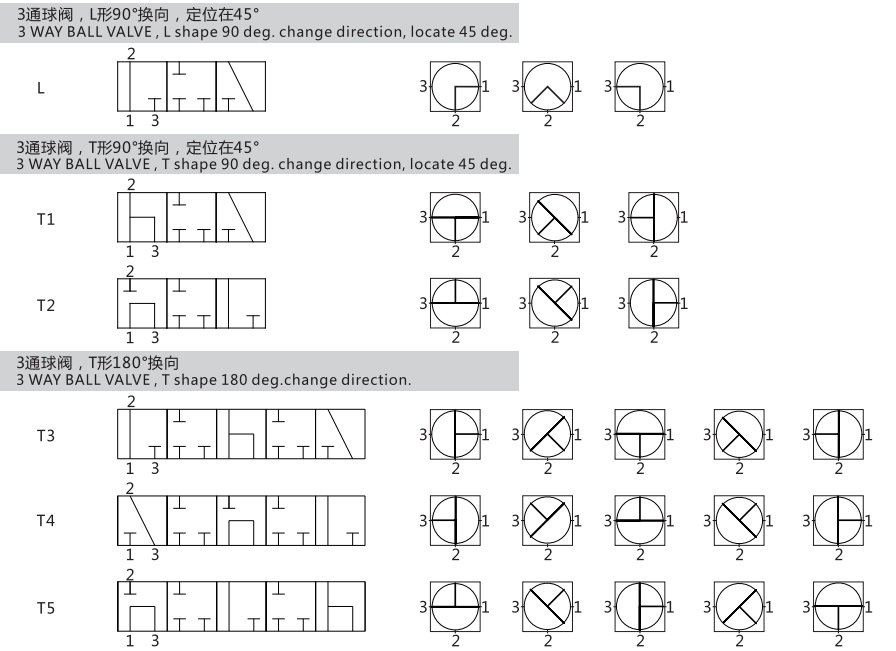

工作状态说明
此类球阀分三通和四通球阀，阀的工作状态切换通过旋转手柄来实现;

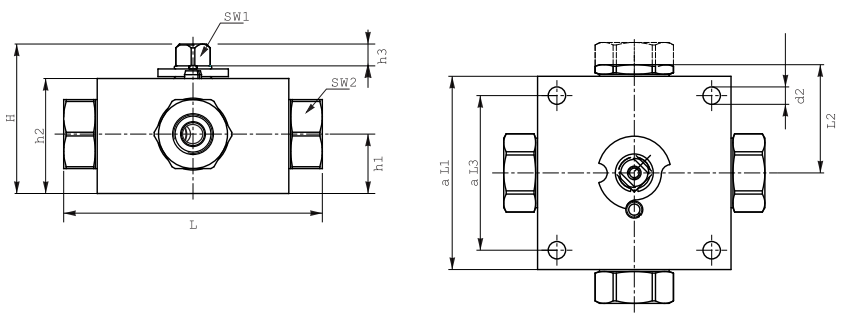

为方便操作，可通过观察手柄或阀芯上端控制部分指示槽的方向来了解工作状态;尺寸图

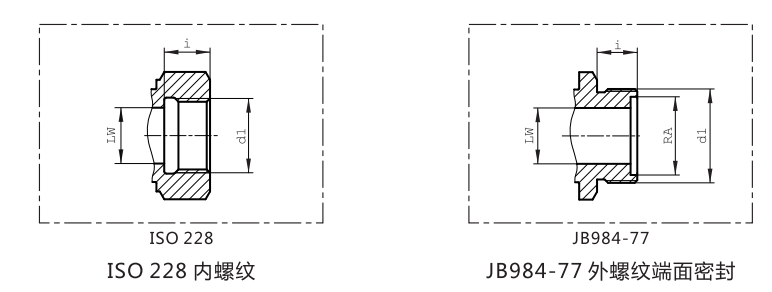

安装图

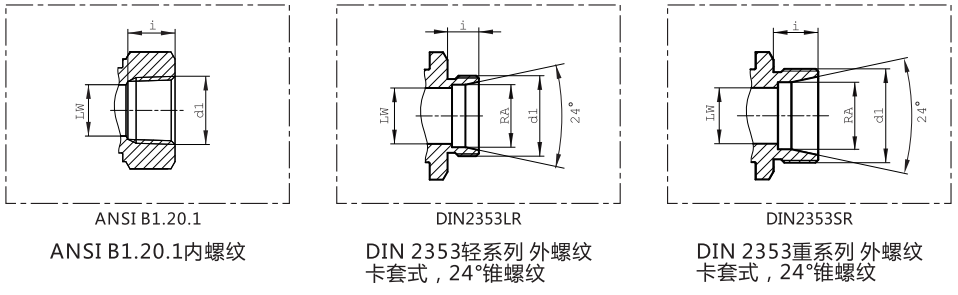

SKH3/4-DN 代号 技术参数。 连接尺寸 外形尺寸 DN PN(bar) LW RA d1 i L L1 L2 L3 H h1 h2 h3 d2 SW1 SW2 L T X SKH3/4-G1/8 04 500 5 6.5 11.0 — G 1/8" 10 100 70 42.5 55 57.0 22 40 11.0 6.5 12 24 SKH3/4-G1/4 06 500 5 6.5 11.0 — G 1/4" 14 100 70 42.5 55 57.0 22 40 11.0 6.5 12 24 SKH3/4-G3/8 10 500 9 6.5 11.5 — G 3/8" 14 115 80 46 65 67.5 27 50 11.5 6.5 14 30 SKH3/4-G1/2 16 400 12 9 11.5 — G 1/2" 16 135 100 56 80 77.5 31 60 11.5 9 14 36 SKH3/4-G3/4 20 315 18 9 11.5 — G 3/4" 18 144 100 58 85 92.0 36 73 11.5 9 17 46 SKH3/4 代号 技术参数 连接尺寸 外形尺寸 DN PN(bar) LW RA d1 i L L1 L2 L3 H h1 h2 h3 d2 SW1 SW2 L T X SKH3/4-M12X1.25 04 500 5 5 4.5 8 M12X1.25 10 105 70 42.5 55 57 22 40 11 6.5 12 24 SKH3/4-M16X1.5 06 500 5 5 4.5 11 M16X1.5 11 105 70 42.5 55 57 22 40 11 6.5 12 24 SKH3/4-M22X1.5 08 500 9 9 7 16 M22X1.5 12 116 80 46 65 68 27 50 12 6.5 14 30 SKH3/4-M27X1.5 10 500 9 9 7 20 M27X1.5 16 124 80 46 65 68 27 50 12 6.5 14 30 SKH3/4-M30X1.5 16 400 12 12 10 24 M30X1.5 16 144 100 56 80 78 31 60 12 9 14 36 SKH3/4-M36X2 20 315 18 18 14 30 M36X2 18 151 100 58 85 93.5 36 73 14 9 17 46 安装图
SKH3/4-NPT 代号 技术参数 连接尺寸 外形尺寸 DN PN(bar) LW RA d1 i L L1 L2 L3 H h1 h2 h3 d2 SW1 SW2 L T X SKH3/4-1/4NPT 06 500 5 5 4.5 — 1/4NPT 14 100 70 42.5 55 57 22 40 11 6.5 12 24 SKH3/4-3/8NPT 10 500 9 9 7 — 3/8NPT 14 115 80 46 65 68 27 50 12 6.5 14 30 SKH3/4-1/2NPT 12 400 12 12 10 — 1/2NPT 17 135 100 56 80 78 31 60 12 9 14 36 SKH3/4-3/4NPT 20 315 18 18 14 — 3/4NPT 19 144 100 58 85 93.5 36 73 14 9 17 46 SKH3/4-LR 代号
技术参数 连接尺寸 外形尺寸 DN PN(bar) LW RA d1 i L L1 L2 L3 H h1 h2 h3 d2 SW1 SW2 L T x SKH3/4-06LR 04 500 5 5 4.5 06 M12X1.5 10 105 70 42.5 55 57.0 22 40 11.0 6.5 12 24 SKH3/4-08LR 06 500 5 5 4.5 08 M14X1.5 10 105 70 42.5 55 57.0 22 40 11.0 6.5 12 24 SKH3/4-10LR 08 500 9 9 6 10 M16X1.5 11 114 80 46 65 67.5 27 50 11.5 6.5 14 30 SKH3/4-12LR 10 500 9 9 6 12 M18X1.5 11 114 80 46 65 67.5 27 50 11.5 6.5 14 30 SKH3/4-15LR 12 400 12 12 10 15 M22X1.5 12 136 100 56 80 77.5 31 60 11.5 9 14 36 SKH3/4-18LR 16 400 12 12 10 18 M26X1.5 12 136 100 56 80 77.5 31 60 11.5 9 14 36 SKH3/4-22LR 20 315 18 18 14 22 M30X2 14 143 100 58 85 92.0 36 73 11.5 9 17 46 SKH3/4-SR 代号 技术参数 连接尺寸 外形尺寸 DN PN(bar) LW RA d1 i L L1 L2 L3 H h1 h2 h3 d2 SW1 SW2 L I X SKH3/4-08SR 04 500 5 5 4.5 08 M16X1.5 12 105 70 42.5 55 57.0 22 40 11.0 6.5 12 24 SKH3/4-10SR 06 500 5 5 4.5 10 M18X1.5 12 105 70 42.5 55 57.0 22 40 11.0 6.5 12 24 SKH3/4-12SR 08 500 9 9 6 12 M20X1.5 12 116 80 46 65 67.5 27 50 11.5 6.5 14 30 SKH3/4-14SR 10 500 9 9 6 14 M22X1.5 14 120 80 46 65 67.5 27 50 11.5 6.5 14 30 SKH3/4-16SR 12 400 12 12 10 16 M24X1.5 14 140 100 56 80 77.5 31 60 11.5 9 14 36 SKH3/4-20SR 16 400 12 12 10 20 M30X2 16 144 100 56 80 77.5 31 60 11.5 9 14 36 SKH3/4-25SR 20 315 18 18 14 25 M36X2 16 151 100 58 85 92.0 36 73 11.5 9 17 46
产品特点： 可靠性高：液压系统能够在高压、高负荷的条件下稳定运行，零件的设计和制造工艺确保其坚固耐用，可承受较大的压力和冲击力，减少故障发生的可能性。 适应性强：液压零件可以适应不同的工作环境和工作条件。无论是高温、低温、潮湿还是粉尘等恶劣环境，都能正常工作。同时，液压系统还可以根据不同的工作需求进行灵活调整，如改变压力、流量等参数。 节能：液压系统能够实现能量的传递和转换，通过合理设计和优化液压回路，减少能量损失，提高能源利用效率。与其他传动方式相比，液压系统在功率输出和能量转换方面具有明显优势。 维护方便：液压系统的结构相对简单，易于维护和保养。零件的安装、拆卸和维修都比较方便，且大多数液压元件都具有良好的互换性，便于更换和维修。 集成度高：液压系统可以将多个功能部件集成在一起，形成一个完整的系统。这样不仅可以减少系统的体积和重量，还能提高系统的整体性能和可靠性。例如，液压泵、液压缸、控制阀等部件可以集成在一个紧凑的液压模块中，实现复杂的控制功能。 安全性能好：液压系统具有过载保护功能，当系统压力超过设定值时，安全阀会自动打开，防止系统因压力过高而损坏。此外，液压系统还可以配备各种安全装置，如压力传感器、液位传感器等，确保系统的安全运行。 应用广泛：液压零件广泛应用于各种工业领域，如机械制造、航空航天、汽车、船舶、建筑等。无论是大型机械设备还是小型仪器，都离不开液压系统的支持。
